◆故障現象

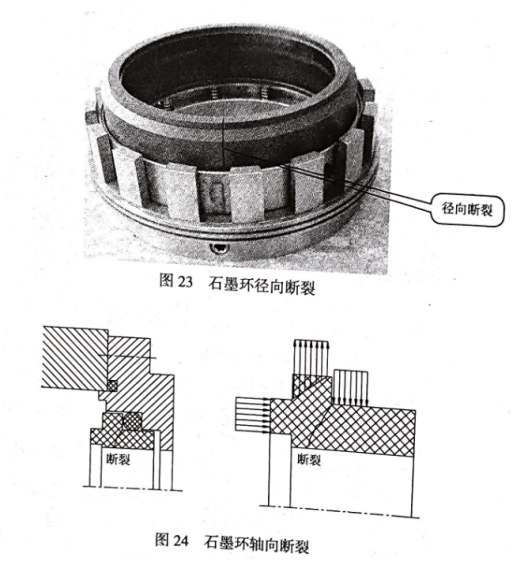

由于受力不同,石墨環斷裂方向有徑向斷裂和軸向斷裂兩種,23 是徑向斷裂,圖 24 是軸向斷裂。

◆ 原因分析
(1)高溫和過載造成石墨環斷裂,有時也是安裝不當造成石墨環斷裂,如與石墨環配合的密封圈過盈太大也會造成石墨環開裂。對于鑲嵌的密封環,有可能在鑲嵌的結合面泄漏。
(2)輕烴類介質,沒有沖洗等輔助設施,PV值大,摩擦熱不易散失密封面間汽化,使石墨環溫度升高。因石墨傳熱好,使輔助密封圖升溫膨脹,擠壓力大,同時密封端面附近存在膨脹熱應力,二力作用,使石墨環斷裂。

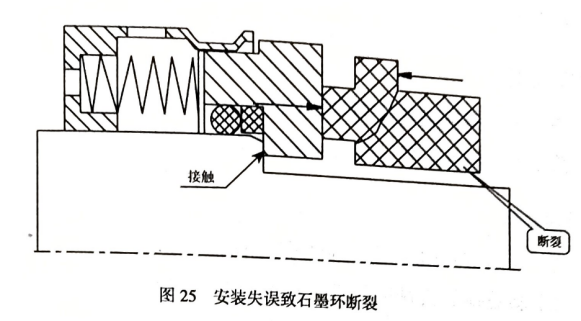

(3)平衡型密封,由于安裝失誤,軸套臺階頂住動環臺階,軸向力太大,造成石墨環斷裂(圖 25)

◆解決辦法
(1)采用整體結構的石墨環,但是在設計上要考慮設計度強度,以防止石墨環在載荷和高溫下斷裂。

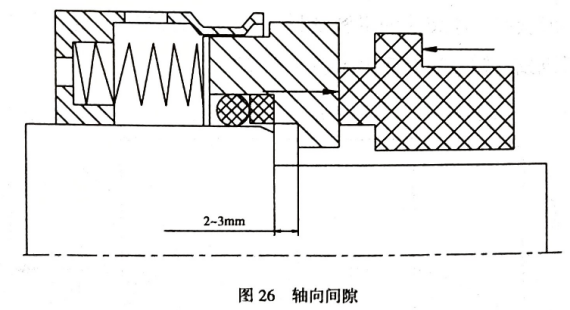

(2)對于平衡型密封,在安裝時,應檢查安裝尺寸是否合適。軸套臺階和密封環軸向間隙應控制在 2~3mm(圖 26)。

(3)0形圈的材質與介質不能相溶,過盈不能太大,應檢查石墨環的質量等。
