◆故障現象

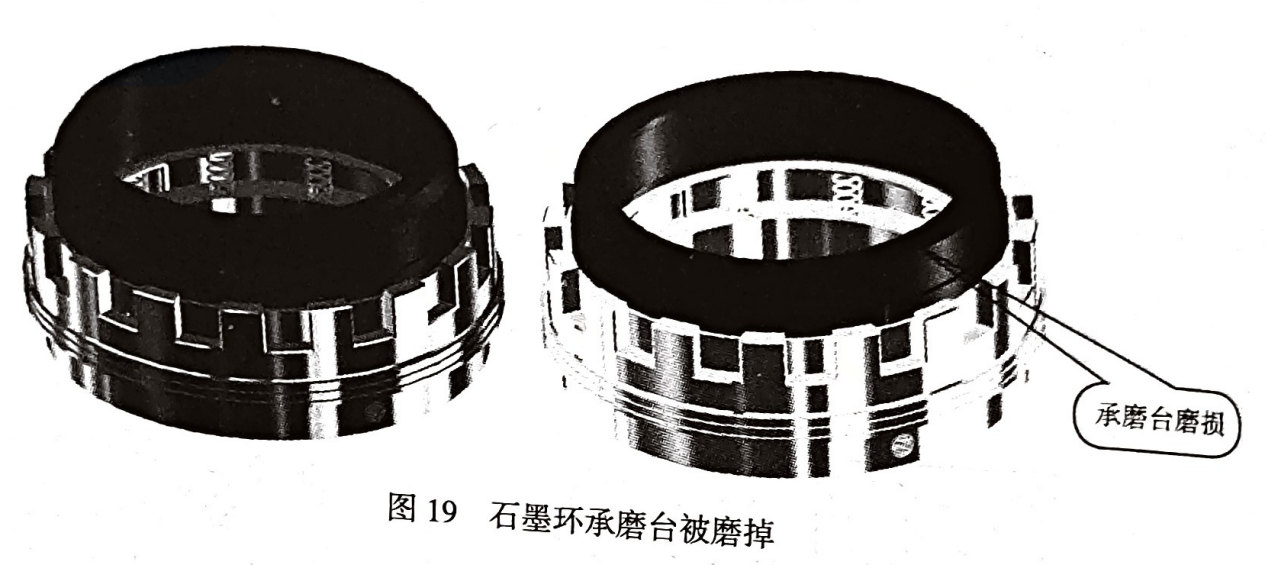

機械密封設計中石墨環的承磨臺高度一般在2~3mm,壽命一般在800~1000h,有時沒到壽命承磨臺就全部被掉了(圖19),在此情況下彈簧力減小,端面比壓減少,泄漏量增大。

◆原因分析
(1)介質潤滑性差(如丁烯等),介質含有顆粒,高溫積炭,工藝變化大,如壓力變化、流量變化、溫度變化等。
(2)石墨質量差,質地粗,不耐磨。
(3)非平衡型機械密封,無沖洗、冷卻。
◆解決辦法
(1)在設計時選用耐磨的石墨環材料或采用平衡型密封,

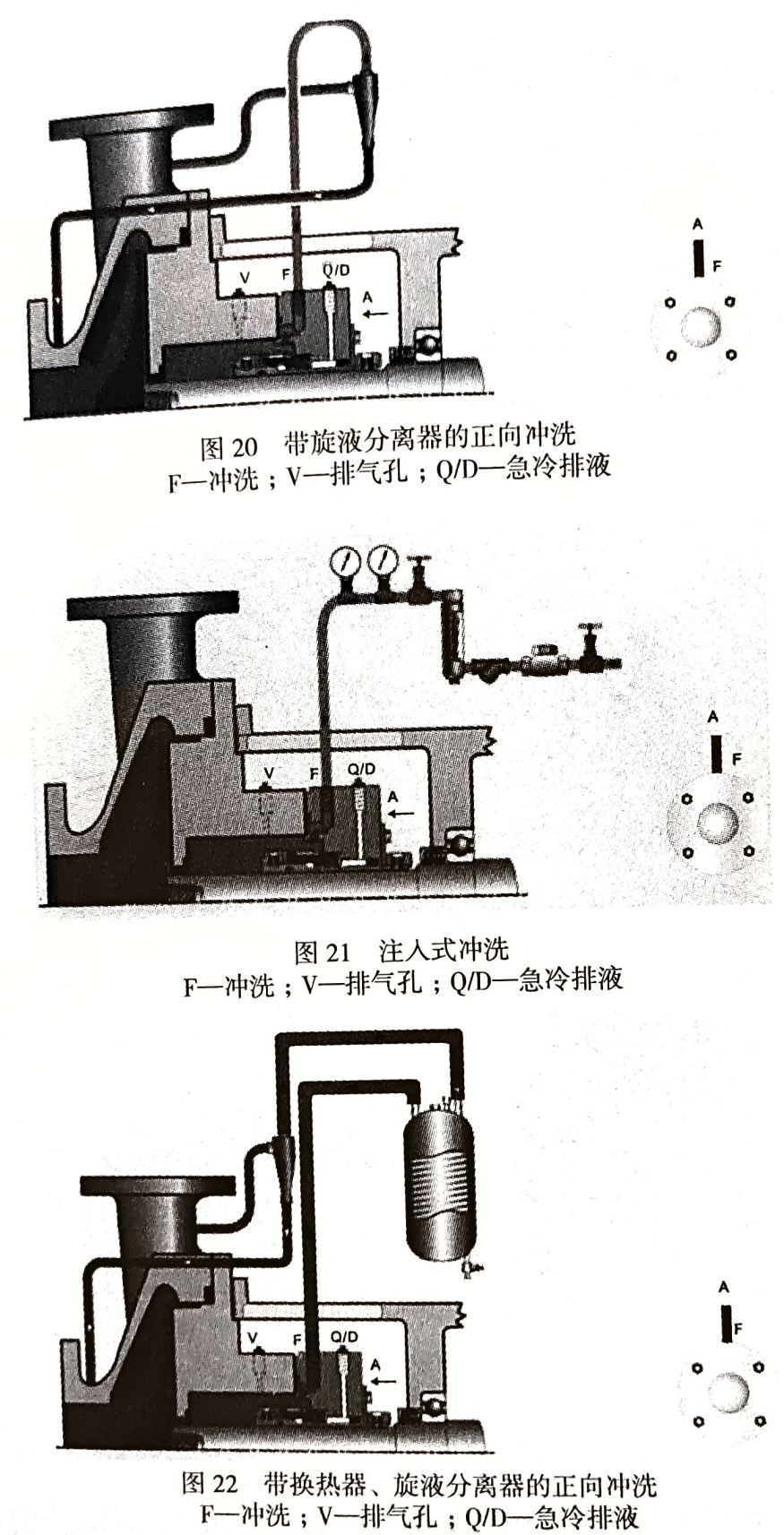

(2)選用合適的沖洗方案,減少顆粒磨損,改善工作環境??蛇x用 AP 682《機械密封》的 31、32、41方案,其中 31方案是帶旋液分離器的正向沖洗方案,它適用于含固體重質顆粒的流體,帶走端面摩擦熱,去除固體顆粒。32方案是注入式?jīng)_洗方案,適用于含固體顆粒介質或易汽蝕、抽空的流體。41方案是帶換熱器、旋液分離器的正向沖洗方案,適用于含固體重質顆粒的流體。圖20是 31方案,圖21是32方案,圖 22 是 41 方案。
(3)對于含有顆粒介質的密封,摩擦副可采用硬對硬的材料,比如硬質合金和硬質合金組對,硬質合金和碳化硅組對等。
