◆故障現象

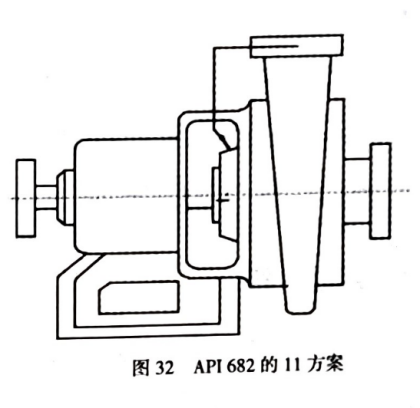

一臺懸臂式離心泵,用作重芳烴塔底泵,介質溫度 215℃,泵出口壓力 1.1MPa介質為C。重芳烴,電動機轉速 2950r/min機械密封為金屬波紋管密封,沖洗方案是API682的 11方案,即正向旁通直沖洗(圖32),多次發生密封泄漏。

◆原因分析
這種沖洗方案是將 215℃流體直接注入密封腔,密封的摩擦熱、攪拌熱加上介質的溫度,使密封的工作溫度不斷升高,已經超過215℃最后導致摩擦副變形、液膜汽化、介質結焦、密封失效泄漏。
◆解決辦法

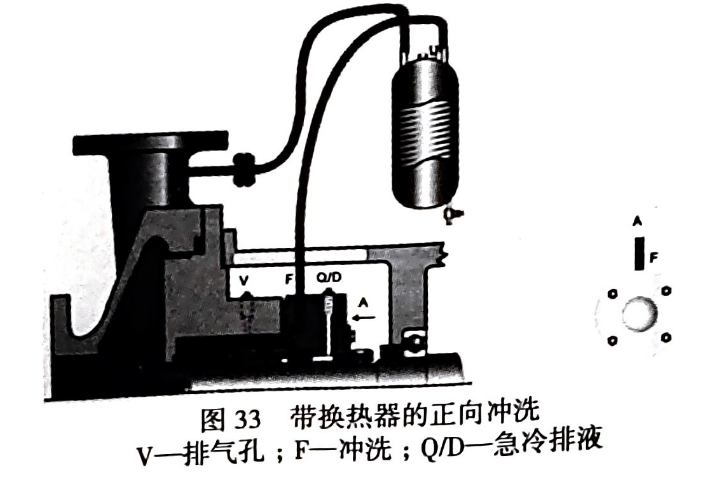

在介質高于 150℃時,就應加冷卻沖洗。選用API682的21方案(圖33),即帶換熱器的正向沖洗,選用換熱面積為0.3~0.9m’的換熱器冷卻后的密封工作溫度控制在 80℃左右。

API682的 21方案適用于較高溫度、易結焦、聚合和潤滑不好的流體,單端面密封。選用這個方案后,密封運轉良好。
