◆故障現(xiàn)象

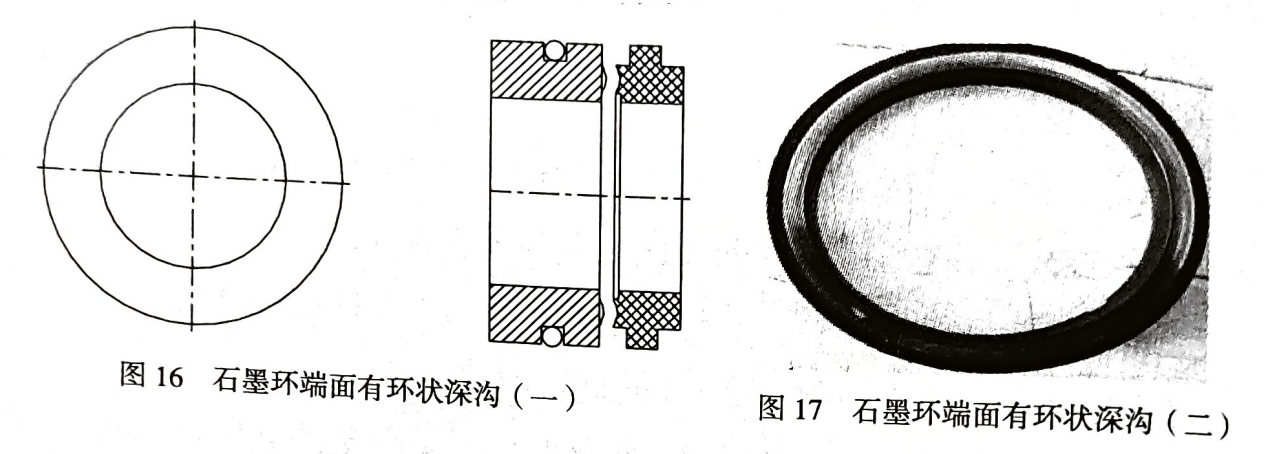

靜環(huán)磨損嚴(yán)重,甚至有裂紋,在360。范圍均有嚴(yán)重磨損,并有片狀的刻槽,這時(shí)密封呈泄漏狀態(tài)(圖16、圖17)。

◆原因分析
(1)介質(zhì)工作溫度高,端面液膜汽化
(2)端面過熱,浸樹脂石墨性能下降。
(3)非平衡型機(jī)械密封,PV值高,大量摩擦熱使端面液膜汽化。
(4)介質(zhì)潤滑性不良(如液態(tài)烴、熱水)
(5)抽空和汽蝕,引起密封干摩擦或半干摩擦。
(6)端面過熱過載(易發(fā)生在溫度較高的平衡型和非平衡型機(jī)械密封上 ),石墨撕裂附在硬環(huán)上,磨損石墨,發(fā)生粘著磨損。高溫下冷卻水結(jié)垢,磨掉石墨內(nèi)緣,補(bǔ)償環(huán)失去補(bǔ)償性。
◆解決辦法
(1)降低PV值。
(2)改用軟化水或低壓水蒸氣。
(3)啟動(dòng)前檢查冷卻水是否暢通
(4)抽空和汽蝕屬于工藝問題,只有通過工藝調(diào)整才能解決
地址:秦皇島市經(jīng)濟(jì)技術(shù)開發(fā)區(qū)淮河道1號(hào)
國內(nèi)市場(chǎng)部電話:+86-0335-3066990
海外市場(chǎng)部電話:+86-0335-8085559
國內(nèi)市場(chǎng)部郵箱:info@junmingmeco.com
海外市場(chǎng)部郵箱:sales@junmingmeco.com
網(wǎng)址:www.47777205.com
